深圳市明佳達電子供應AD9116BCPZ：一款雙路、低功耗、12位TxDAC數模轉換器，適用于通信系統的發送信號通路。
概述
AD9116BCPZ是ADI公司推出的一款雙路、低功耗、12位TxDAC數模轉換器（DAC），AD9116BCPZ專為高速、高精度信號生成場景設計。
AD9116BCPZ可提供出色的交流和直流性能且支持最高125 MSPS的更新速率。此外，AD9116BCPZ具有靈活的電源電壓范圍（1.8 V至3.3 V）和低功耗特性，非常適合便攜式和低功耗應用。
AD9116BCPZ器件采用小尺寸40引腳LFCSP封裝，并符合RoHS標準。
產品特色
1、采用1.8 V至3.3 V單電源供電；總功耗在100 MSPS時降至225 mW。低功耗空閑期間可以進入睡眠模式和省電模式。
2、LVCMOS時鐘輸入：高速、單端LVCMOS時鐘輸入支持125 MSPS轉換速率。
3、與其它元件輕松接口：利用0 V至1.2 V的可調共模輸出特性，就可以與共模電平大于0 V的其它元件輕松接口。
AD9116BCPZ 核心特性
功耗（3.3 V、20 mA輸出）
191 mW (10 MSPS)
232 mW (125 MSPS)
休眠模式：<3 mW（3.3 V時）
電源電壓：1.8 V至3.3 V
SFDR至奈奎斯特頻率
86 dBc（1 MHz輸出）
85 dBc（10 MHz輸出）
NSD（10 MHz輸出，125 MSPS，20 mA）：-153 dBc/Hz
差分電流輸出：4 mA至20 mA
2個片內輔助DAC
CMOS輸入以單端口方式工作
輸出共模：0 V至1.2 V可調
應用場景
1?、5G基站與無線通信?：AD9116BCPZ 用于生成 ?中頻/射頻信號?，支持通信系統的發射路徑優化，實現高動態范圍調制（如QPSK、16-QAM）?。
?2、衛星通信與微波傳輸?：在衛星地面站中，AD9116BCPZ 將基帶數字信號轉換為模擬信號，搭配上變頻器擴展至微波頻段，支持 ?低軌衛星寬帶通信? 的調制需求?。
3、工業自動化與控制系統：通過 SPI 或并行接口與控制器（如FPGA）連接，AD9116BCPZ 將數字指令轉換為模擬控制信號（如電壓/電流輸出），驅動電機、閥門等執行機構?。
4、工業雷達與傳感系統：在液位檢測、物料流量監控中，AD9116BCPZ 生成 ?24 GHz FMCW信號?，實現毫米級測量精度（±0.1 mm）?。
5、?便攜超聲設備?：AD9116BCPZ 的低功耗特性（休眠模式 ?<3 mW?）使其適用于電池供電的 ?手持超聲探頭?，生成高頻激勵信號（5-20 MHz），提升成像分辨率。
6、矢量信號發生器（VSG）：作為測試儀器的核心DAC，AD9116BCPZ 生成復雜調制波形（如5G NR信號），支持 ?EVM <0.5%? 的射頻參數驗證?。

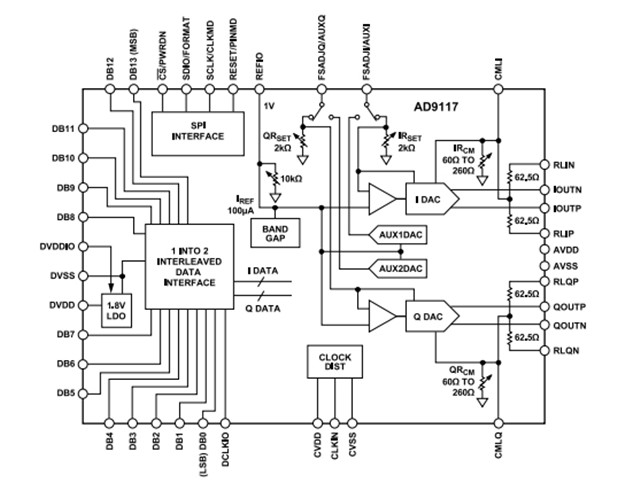

AD9116BCPZ 框圖
