最新資訊概述：SKY66188-11是一款高線性度功率放大器（PA），具有完全匹配的輸入/輸出和高增益。緊湊型5 X 5 mm PA專為工作頻率為758至803 MHz的FDD 3G/4G LTE小型蜂窩基站而設計。集成了有源偏置電路，以補償溫度、電壓和工藝變化時的PA性能，并集成了用于功率監控的內部耦合器。…
概述：

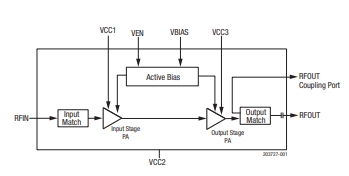

SKY66188-11是一款高線性度功率放大器（PA），具有完全匹配的輸入/輸出和高增益。緊湊型5 X 5 mm PA專為工作頻率為758至803 MHz的FDD 3G/4G LTE小型蜂窩基站而設計。集成了有源偏置電路，以補償溫度、電壓和工藝變化時的PA性能，并集成了用于功率監控的內部耦合器。該放大器只需極少的外部元件，是支持所有3GPP頻段的高線性度、引腳兼容PA系列的一部分。
特性：
?高增益：37 dB（無條件穩定）
?高線性度：+23 dBm（-50 DBC ACLR@85°C）
?RF輸入和輸出內部匹配至50歐姆
?出色的輸出回波損耗：<-15 dB
?集成有源偏置：溫度范圍內的性能補償
?PA開/關功能：4.0μs切換時間
?用于輸出功率監控的集成式耦合器
?單電源電壓：3.3 V
?極少的外部元件
?引腳兼容的PA系列，支持所有3GPP頻段
?5 X 5 mm、28引腳小型封裝（MSL3，260°C，根據JEDEC J-STD-020）
應用：
? 3G/4G LTE頻段28個小型蜂窩
? 有源分布式天線系統
? 蜂窩中繼器
? 驅動放大器
SKY66188-11 技術參數：
頻率：758MHz ~ 803MHz
P1dB：31dBm
增益：37dB
噪聲系數：-
射頻類型：通用
電壓 - 供電：3.3V
電流 - 供電：155mA
測試頻率：780.5MHz
安裝類型：表面貼裝型
封裝/外殼：28-SMD 模塊
供應商器件封裝：28-MCM（5x5）
基本產品編號：SKY66188
深圳市明佳達電子有限公司出售和回收SKY66188-11（Skyworks）758至803 MHz線性功率放大器。
如有需要，請聯系陳先生：
QQ：1668527835
電話：13410018555
郵箱：chen13410018555@163.com
公司首頁：stylb.cn
