AD8412ABRMZ是一款由 ADI 生產的電流靈敏放大器,主要用于48V和12V的DC-DC系統。
基本參數
放大器類型:電流檢測
電路數:1
輸出類型:單端
壓擺率:6V/μs
-3db 帶寬:1.8 MHz
電流 - 輸入偏置:196 μA
電壓 - 輸入補償:200 μV
電流 - 供電:7.8mA
電壓 - 跨度(最小值):2.9 V
電壓 - 跨度(最大值):5.5 V
工作溫度:-40°C ~ 125°C(TA)
安裝類型:表面貼裝型
封裝/外殼:8-MSOP
概述
AD8412ABRMZ是一款高電壓、高帶寬電流檢測放大器。該器件的初始增益為 10V/V,帶寬為 1.8MHz,在整個溫度范圍內最大增益誤差為 ±0.11%。緩沖輸出電壓可直接連接到任何典型轉換器。AD8412ABRMZ在 ?2V 至 +50V 范圍內具有最小直流共模抑制比 (CMRR) 110dB。AD8412ABRMZ在各種工業和汽車應用中對分流電阻進行雙向電流測量。
AD8412ABRMZ在 ?40°C 至 +125°C 的溫度范圍內具有突破性的性能。該套件具有封裝內微調內核,在整個工作溫度范圍和共模電壓范圍內,可使典型的失調漂移為±0.30μV/°C,而無需斬波和自動調零時鐘(這可能導致應用中的互調)。該器件包括可實現寬輸入共模范圍和平衡輸入偏置電流的電路(無論輸入差分電壓或共模電壓如何),以及可實現超低 CMRR 漂移的電路。該套件還包括可在脈寬調制 (PWM) 類型輸入共模電壓存在的情況下使能輸出精度的電路。AD8412ABRMZ采用 8 引腳 MSOP 封裝。
AD8412ABRMZ的主要特性為:
1.8MHz小信號、-3dB帶寬
封裝內調整內核(DigiTrim?)
精密,無斬波和/或自動調零
失調漂移:±0.30μV/°C(典型值)
在整個溫度范圍內的最大電壓失調電壓為±200μV
直流CMRR:131dB(典型值)
交流CMRR:97dB(50kHz時典型值)
雙向工作
寬共模輸入電壓范圍
連續工作電壓:-2 V至+50 V
連續有效電壓:-20 V至+85 V
10V/V初始增益
寬工作溫度范圍:-40 °C至+125 °C
電源工作范圍:2.9V到5.5V
采用8引腳MSOP封裝
應用場景
AD8412ABRMZ適用于需要高精度電流檢測的應用,
同相或高端電流檢測

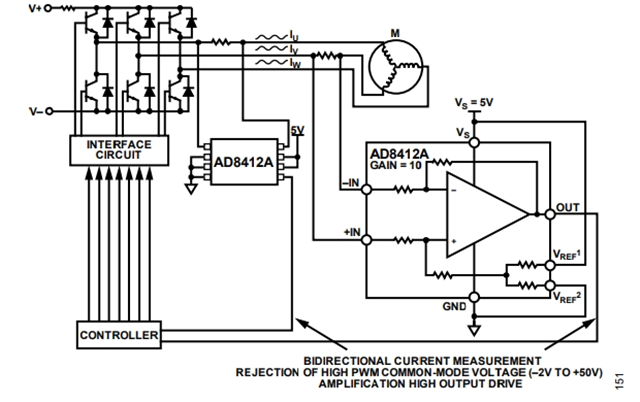

無刷直流電機 (BLDC) 和低電感電機的電機控制
雙向 48 V 至 12 V DC-DC 轉換器
電磁閥控制
電源軌監控
低端電流檢測
