產品說明：TPSM8S6B24 是一款高度集成、易于使用的非隔離式直流/直流降壓電源模塊，添加了特定于制造商的 PMBus 命令。與標準寫保護命令相比，新增的 EXTENDED_WRITE_PROTECT 和 PASSKEY 能夠以更高的分辨率限制寫入功能，從而提高了安全性，有助于防止惡意訪問 PMBus。T…
產品說明：
TPSM8S6B24 是一款高度集成、易于使用的非隔離式直流/直流降壓電源模塊，添加了特定于制造商的 PMBus 命令。與標準寫保護命令相比，新增的 EXTENDED_WRITE_PROTECT 和 PASSKEY 能夠以更高的分辨率限制寫入功能，從而提高了安全性，有助于防止惡意訪問 PMBus。
TPSM8S6B24 是一款 25A 電源模塊，可拉出高達 100A 的電流，具有 4 倍堆疊能力。該器件可通過外部 5V 電源對內部的 5V LDO 進行過驅動，以實現低至 2.95V 的較低輸入電壓范圍并提高轉換器的效率。
TPSM8S6B24 電源模塊使用專有的固定頻率電流模式控制，具有輸入前饋和可選的內部補償元件，可在各種輸出電容下最大限度減小尺寸和提高穩定性。
應用：
? 數據中心交換機、機架式服務器
? 有源天線系統、遠程射頻和基帶單元
? 自動化測試設備、CT、PET 和 MRI
? ASIC、SoC、FPGA、DSP 內核和 I/O 電壓
特性：
? 集成擴展安全功能
? 4.25V 至 16V，PVIN 連接至 AVIN 與內部的 LDO
? 2.95V 至 16V，PVIN 和 AVIN 雙電源，或 VDD5 上的外部偏壓范圍
? 集成 MOSFET、電感器和基本無源器件
? 具有可選內部補償?shù)钠骄娏髂Ｊ娇刂?/span>
? 通過引腳搭接實現的 0.5V 至 5.5V 輸出電壓范圍
? 0.25V 至 5.5V PMBus? VOUT_COMMAND 范圍
? 廣泛的 PMBus 命令集，可遙測 VOUT、IOUT 和內核溫度
? 通過內部反饋分壓器實現差分遙感，可檢測到 < 1%的 VOUT 誤差
? –40°C 至 +125°C TJ
? 通過 PMBus 實現 AVS 和裕量調節
? 多功能選擇 (MSEL) 引腳，采用引腳搭接編程PMBus 默認值
? 九個可選開關頻率范圍：275kHz 至 1.1MHz
? 頻率同步輸入/同步輸出
? 支持預偏置輸出
? 16mm × 11mm × 4.3mm，45 引腳 MOY 封裝
? 使用 TPSM8S6B24 并借助 WEBENCH? Power Designer 創建定制設計方案

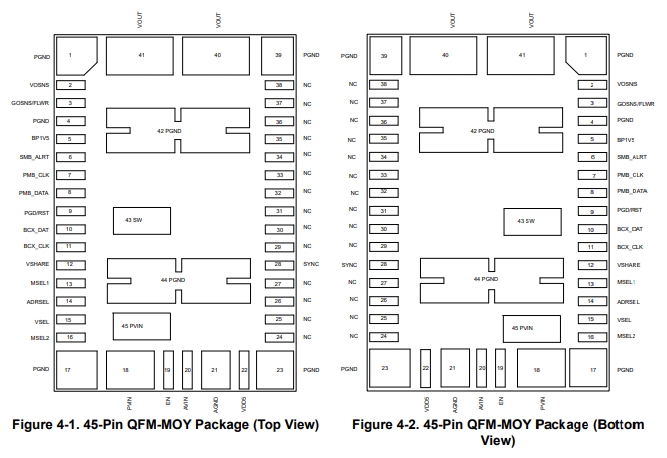

TPSM8S6B24 引腳封裝：
