SLG47910V是Renesas公司推出的 ForgeFPGA 系列首款產品，采用 QFN-24封裝，具有以下關鍵特性：
密集的可配置邏輯陣列
1120 個 6 輸入、2 輸出 LUT
1120 D-觸發器 （DFF）
5kb 分布式內存
32kb塊隨機存取存儲器（BRAM）
可通過 NVM 和/或 SPI 接口進行配置
50MHz片上振蕩器
鎖相環 （PLL）
來自外部電源或內部 50MHz 振蕩器的輸入
電源
VDDIO：1.71V 至 3.465V
VDDC：1.1V ± 5%
上電復位 （POR）
GPIO計數
19 個 GPIO，采用 QFN 封裝
比特流安全特性
循環冗余校驗 （CRC） - 僅限 OTP 配置
工作溫度范圍：-40 °C 至 +85 °C
符合 RoHS 標準/無鹵素
可用封裝
24 引腳 QFN 封裝：3.0mm x 3.0mm，0.4mm 間距

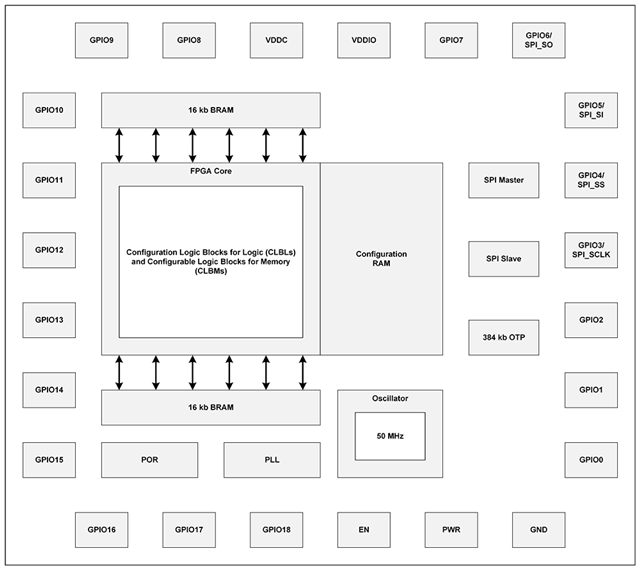

概述
SLG47910V ForgeFPGA 為常見的 FPGA 應用提供了小型、低功耗組件。 使用該器件，通過對一次性可編程 （OTP） 非易失性存儲器 （NVM） 進行編程來配置連接邏輯、IO 引腳和SLG47910V的宏單元，從而創建電路設計。 這種高度多功能的器件允許在非常小的低功耗集成電路中設計各種 FPGA 應用。
該器件正在徹底改變低密度 FPGA 領域。 通過將強大且分類良好的功能集與低功耗、低價格和免費、易于使用的開發軟件相結合，SLG47910V ForgeFPGA 為任何人和所有人打開了低密度 FPGA 開發的大門。
優勢
超低功耗，SLG47910V適用于要求最苛刻的可穿戴設備和功耗受限的應用
細小的封裝尺寸提供極佳的設計靈活性
利用先進的 6 路輸入 2 路輸出查找表 （LUT） 結構，可提升高使用量設計的效率
低廉的價格，為各種規模的客戶打開了低密度FPGA市場
典型應用
傳感器數據聚合和流水線
協議轉換
膠合邏輯和邊緣處理
先進電源排序
消費電子產品
數據通信設備
筆記本電腦和平板電腦
供貨信息
如有SLG47910V ForgeFPGA產品需求，歡迎訪問網站 stylb.cn 。
