概述

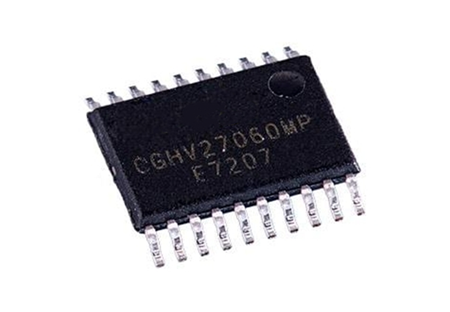

CGHV27060MP是一款60 W氮化鎵(GaN)高電子遷移率晶體管(HEMT ),采用小型封裝；塑料SMT封裝4.4毫米x 6.5毫米。晶體管是一種寬帶器件，沒有內部輸入或輸出匹配；這使得靈活性適用于從UHF到2.7 GHz的廣泛頻率范圍。
CGHV27060MP是超高頻脈沖應用的優秀晶體管；l波段或低S波段(< 2.7 GHz)。另外；該晶體管非常適合于A/B類等高效拓?fù)渲衅骄β蕿?0至15w的LTE微型基站放大器；多赫蒂放大器。數據手冊中描述的CGHV27060MP典型性能源自2.5至2.7 GHz的A/B類參考設計。
CGHV27060MP規格
技術：HEMT
頻率：2.7GHz
增益：16.5dB
電壓 - 測試：50 V
額定電流（安培）：6.3A
噪聲系數：-
電流 - 測試：125 mA
功率 - 輸出：80W
電壓 - 額定：150 V
安裝類型：表面貼裝型
封裝/外殼：20-TSSOP（0.173"，4.40mm 寬）
供應商器件封裝：20-TSSOP
特性
從超高頻到2.7GHz
脈沖PSAT下16.5 dB增益
脈沖PSAT下的效率為70%
脈沖PSAT時為85 W
線性PAVE = 14 W時的18 dB增益
線性鋪設= 14 W時-35 dBc ACLR
線性鋪設時效率為33% = 14w
可以應用高度DPD校正
