最新資訊描述：QPL9503TR7是一款平坦增益、高線性度、超低噪聲放大器，采用2 x 2 mm小型表貼封裝。LNA在3至6 GHz的寬帶寬范圍內提供2 dB(峰峰值)的增益平坦度。在5.5 GHz下，放大器通常提供21.6 dB增益、65 mA偏置設置下的+35 dBm OIP3和0.9 dB噪聲系數。LNA可以從3.3到5伏的單個…
描述：

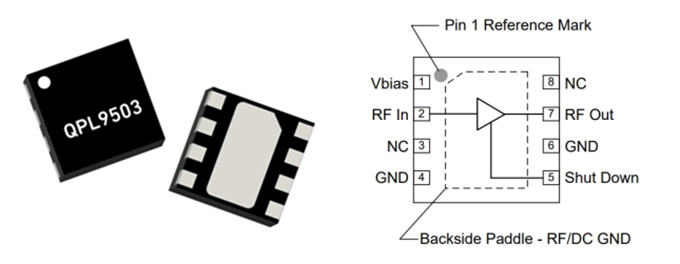

QPL9503TR7是一款平坦增益、高線性度、超低噪聲放大器，采用2 x 2 mm小型表貼封裝。LNA在3至6 GHz的寬帶寬范圍內提供2 dB(峰峰值)的增益平坦度。在5.5 GHz下，放大器通常提供21.6 dB增益、65 mA偏置設置下的+35 dBm OIP3和0.9 dB噪聲系數。LNA可以從3.3到5伏的單個正電源偏置。該器件采用符合綠色/RoHS標準的工業標準2x2 mm封裝。
QPL9503TR7采用高性能E-pHEMT工藝進行內部匹配，只需要五個外部元件就可以采用單個正電源供電:一個外部RF扼流圈和阻塞/旁路電容，以及一個連接引腳1的偏置電阻。該LNA集成了關斷偏置功能，允許在TDD應用中工作。
QPL9503TR7針對3至6 GHz頻段的線性性能進行了優化，但工作頻率可低至600 MHz。
工作頻率：600 MHz to 6 GHz
工作電源電壓：5 V
工作電源電流：56 mA
增益：21.6 dB
NF—噪聲系數：0.9 dB
類型：Low Noise Amplifiers
安裝風格：SMD/SMT
封裝 / 箱體：DFN-8
技術：Si
P1dB - 壓縮點：19 dBm
OIP3 - 三階截點：35.5 dBm
最小工作溫度：- 40°C
最大工作溫度：+ 105°C
系列：QPL9503
封裝：Reel
封裝：Cut Tape
封裝：MouseReel
商標：Qorvo
輸入返回?fù)p失：10 dB
通道數量：1 Channel
產品類型：RF Amplifier
測試頻率：5.5 GHz
應用
? 基站接收器
? 塔式安裝放大器
? 中繼器
? FDD-LTE、TDD-LTE、WCDMA
? 通用無線
